FT-320TXW 碳纖維體積電阻率測試儀
發布時間： 2025-11-06 09:30:04 點擊： 1156
FT-320TXW系列碳纖維體積電阻率測試儀
一.概述：
用于碳纖維材料低電阻、電阻率和導電性能測試數據。直流恒流恒壓源，自動量程，液晶顯示，PC軟件：自動顯示電流、電壓、溫度、電阻率、電導率、電阻值、單位轉換等數據、報表，可測量0.01μΩ，本機依據需求可選購方法A單絲法，方法B紗束法；可調行程夾具，鍍金電極。中文或英文 語言版本.
二.原理：
體積電阻率由試樣的電阻、試樣的長度和橫截面積計算得到.電阻和試樣長度由測試獲得;方法A碳纖維單絲體積電阻率的測定方法，其橫截面積由單絲直徑計算獲得；方法B碳纖維紗束體積電阻率，橫截面積由試樣的密度和線密度計算獲得.
三.參照標準：
GB/T 32993-2016 ;ISO 13931:2013 碳纖維體積電阻率的測定.
四.參數資料：
|
項目 |
技術指標 |
|
1.電阻 |
10^-8～2×10^4Ω |
|
2.電阻率范圍 |
10^-8～2×10^4Ω-cm |
|
4.測試電流 |
100uA.1mA.10mA.100mA.1A.10A. 誤差： 100uA.1mA.10mA.100mA： 0.1%； 1A，10A ： 0.15% |
|
5.測量電壓
|
2mV. 20mV. 200mV .2V 分辨率： 0.1uV，1uV，10uV，100uV 量程誤差：2mV 檔: 0.1%讀數+ 6個字 20mV. 200mV. 2V檔： 0.1%讀數+ 2字 |
|
7.電阻精度 |
0.01μΩ |
|
8.顯示讀數 |
液晶及PC軟件顯示：電阻值、電阻率、電導率、溫度、單位自動換算、橫截面、樣品尺寸、電流、電壓等 |
|
9.測試方式 |
四端測量法 |
|
11.工作電源 |
AC 220V±10%.50Hz功 耗：<30WH |
|
12.主機尺寸 |
主機外形尺寸約330mm*350mm*120mm |
|
13.凈重量 |
約6kg |
|

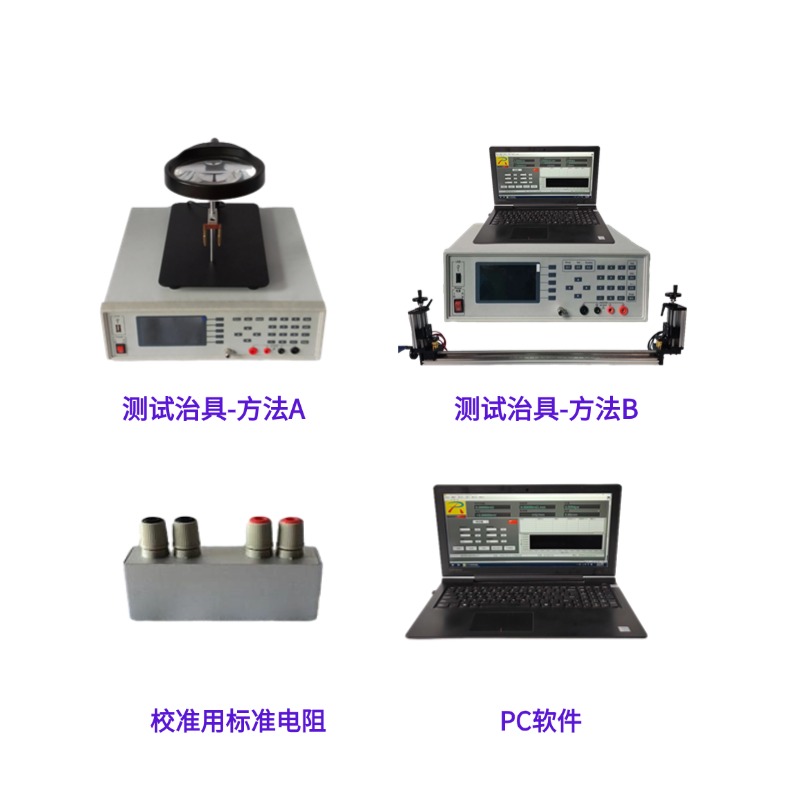

1.標準校準電阻1-5個；2.電腦和打印機依據客戶要求配置；3.計量證書1份 |
|
|
按需選購方法A或方法B配置對應測量治具 |
|
|
選購方法A單絲法 |
電極間距0-100mm可調節（標準要求25mm），自帶樣品拉直功能，樣品夾緊測量 |
|
選購方法B紗束法 |
測試行程：10-2000mm行程可調節（可定制它規格），鍍金電極，配置刻度尺， 配有行程緊鎖閥 |
